Ventilador radial

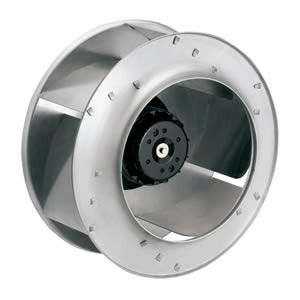

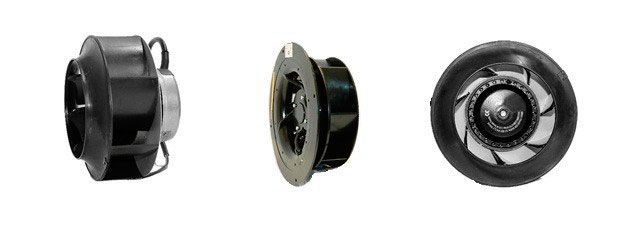

Clique nas imagens para ampliar ventilador radial - Inumeras utilidades!

• A versatilidade do ventilador radial.

Sua engenharia de construção, bem elaborada explica a demanda de aplicação, eficiência e baixa manutenção com muito mais horas trabalhadas.

• Construção

O ventilador radial tem uma formação especifica; suas pás são distribuidas e posicionadas radialmente formando um rotor igual a um cilindro e o fluxo é direcionado do centro para fora do conjunto, exemplo: funciona de uma forma similar a uma bomba centrifuga para liquidos.

Sendo montada em uma caranagem desenhada especialmente em formato de caracol ( voluta ), que dirige o fluxo de ar para uma unica saida.

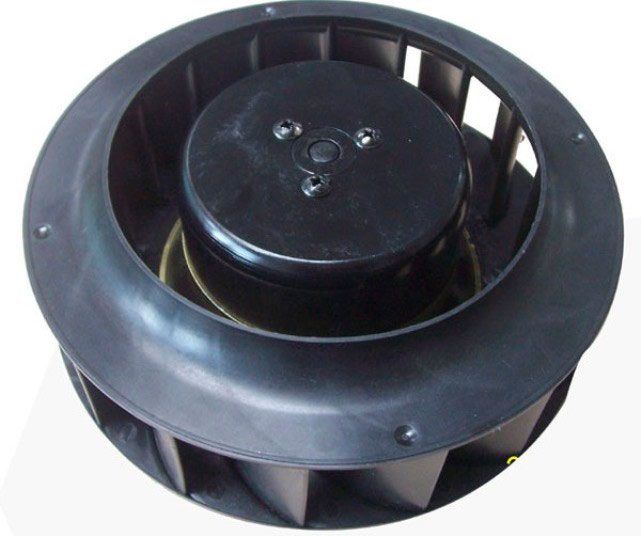

A força matriz é feita por um motor que acoplado direto no eixo, ou por transmissão pela correia, existem também os modernos rotores externos onde o estator é fixo bem como suas bobinas, e o rotor e o conjunto de pás viram juntos.

A importância do formato das pás para definir a aplicação do ventilador radial, o formato das pás são influência significativa no rendimento final.

Para um trabalho pesado, é indicado ( pás radiais plana ) transporta particulas em suspensão e abrasiveis considerando o rendimento baixo.

As pás curvas para trás , são para média vazão, ar natural ( limpo ), baixo nivel de ruido, alta pressão, considerando o rendimento médio

Já o ventilador radial que possui, pás curvas para frente, também são de alta de pressão, rendimento médio.

Trabalha com vazão mais alta com diâmetro menores, sendo melhor evitar os abrasivos e os pegajosos ( tinta, gordura e liquidos em suspensão ).

Temos também o formato de pás com perfil asa, que funcionam melhor com ar limpo, baixo nivel de ruido e rendimento satisfatório.

O ventilador radial, a mecânica de construção permite que os mancais sejam separados do fluxo. Essa situação aumenta a proteção contra altas temperaturas alimentando o comprimento do eixo do motor e acrescentando disco, difusor de calor. A forma construtiva possibilita fácil montagem e desmontagem do conjunto.

Uma observação importante fica a cargo das pás de perfil asa proporciona rendimento próximo aos ventiladores axiais.

o ventilador radial para uso geral de pequeno e médio porte, já são encontrados no mercado a pronta entrega. E nosso catalogo deixa fácil a escolha de um ideal para cada função.

As dimensões a seguir são diâmetros de cada modelo, que determinam volume de ar, consultados nos canais disponiveis no restante do site.

Os rotores tem respectivos diâmetros:

175mm / 190mm / 220mm / 225mm / 250mm / 280mm / 310mm / 355mm / 400mm / 500mm / 600 mm.
